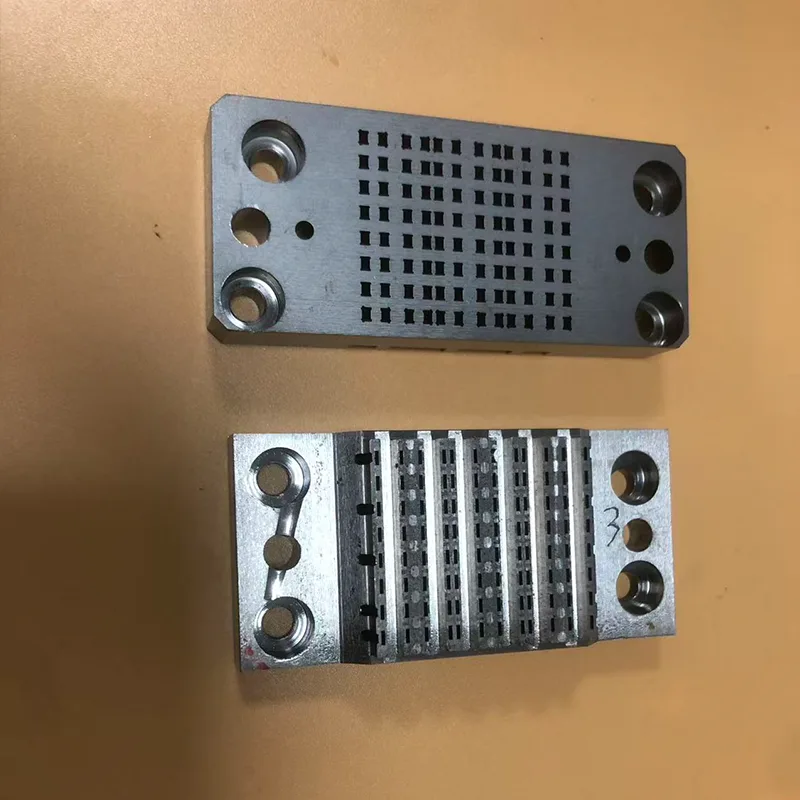

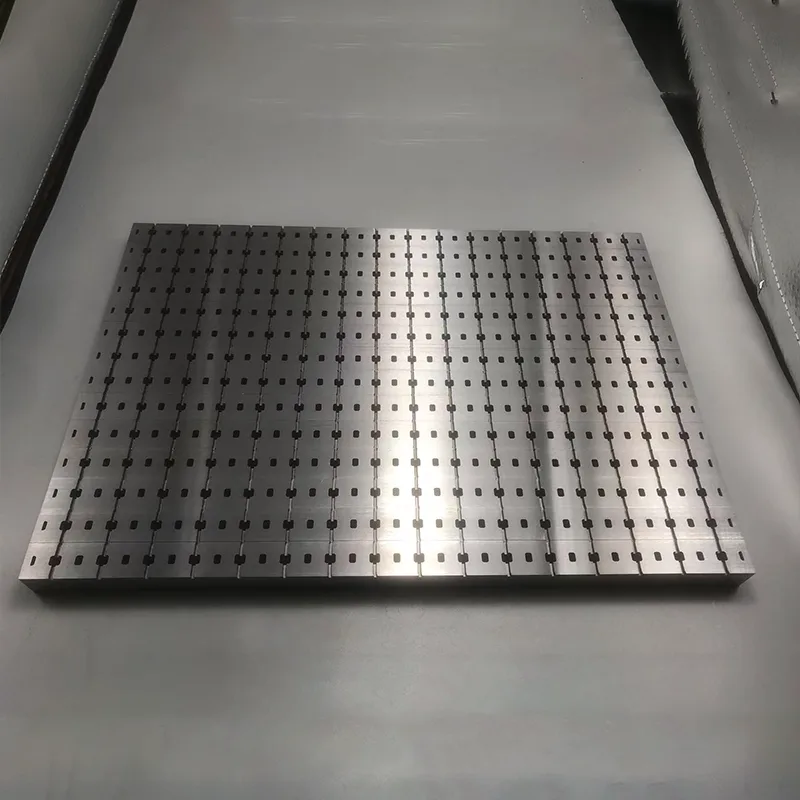

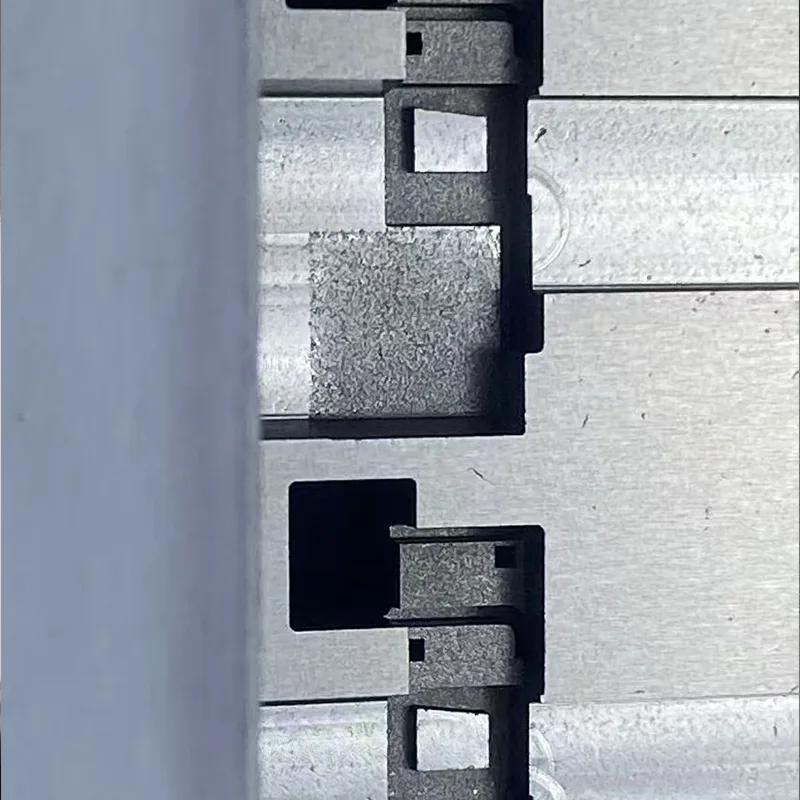

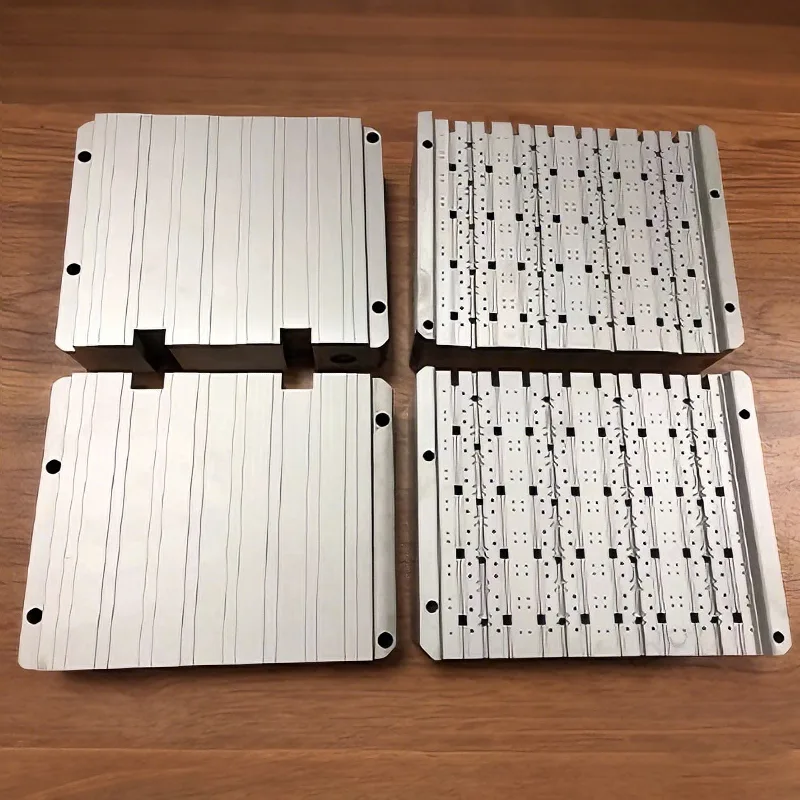

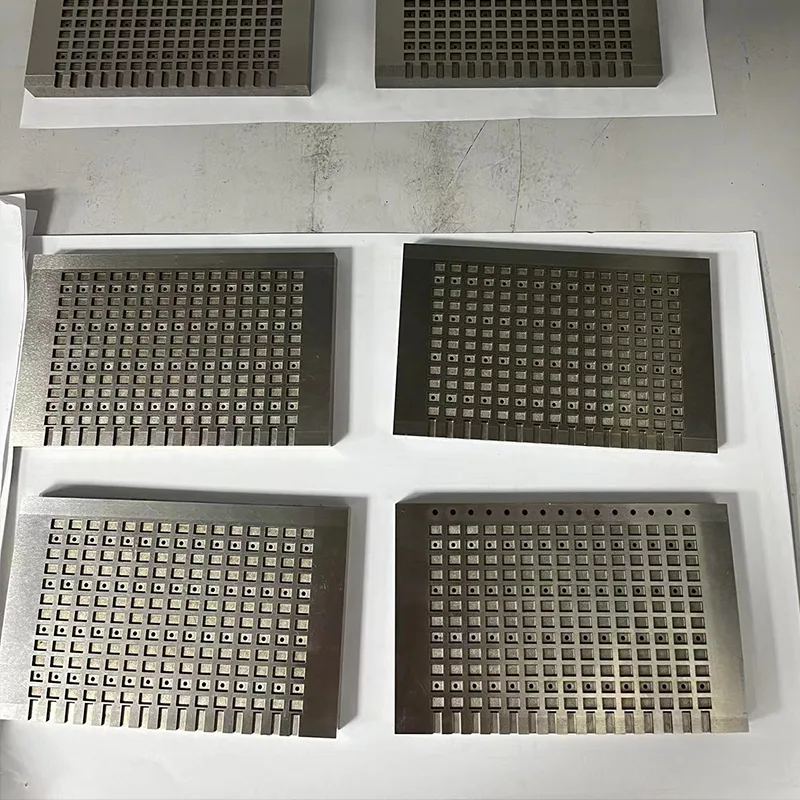

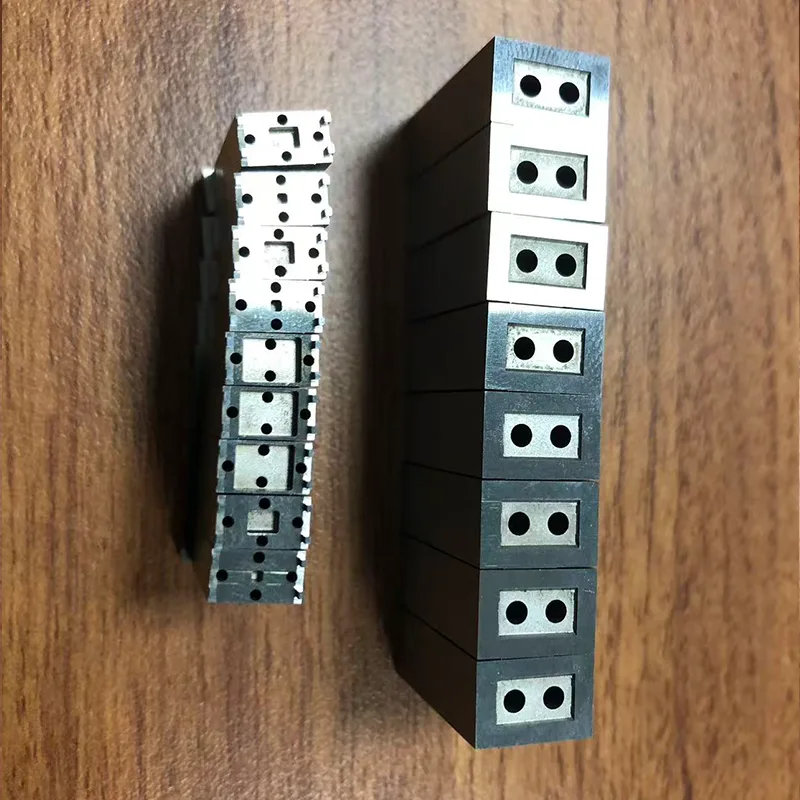

Детали полупроводниковых выводных рамок

Основное функциональное позиционирование полупроводниковых выводных рамок

Механическая поддержка: точно удерживает чип и фиксирует его в конструкции упаковки, обеспечивая стабильность процесса упаковки.

Передача электрического сигнала: электрическое соединение между выводами микросхемы и внешней печатной платой достигается через предустановленные контакты для передачи электрических сигналов.

Управление температурой: быстро рассеивайте тепло, выделяемое чипом во время работы, уменьшайте потери тепла и обеспечивайте стабильную работу устройства.

Адаптация упаковки: предоставляет ссылки на позиционирование для последующих процессов упаковки, таких как пластиковая упаковка и пайка, для обеспечения точности упаковки.

Ключевые характеристики полупроводниковых выводных рамок

Адаптация материалов: в основном используются медные сплавы (например, C194 и C7025) и железо-никелевые сплавы (например, сплав 42), сочетающие высокую электро- и теплопроводность с механической прочностью.

Точное производство: шаг штифтов может составлять всего 0,2 мм, а допуски на размеры контролируются ±0,01 мм, что соответствует требованиям к упаковке высокой плотности.

Обработка поверхности: обработана серебром, золотом и оловом для улучшения стойкости к окислению и паяемости, что продлевает срок службы устройства.

Разнообразные структуры: охватывают различные типы корпусов, включая QFP, SOP, TO и DFN, поддерживают различные конструкции, такие как однорядные/двухрядные штыри и конструкции без штифтов.

Сценарии применения

Полупроводниковые детали выводной рамы широко используются в силовых устройствах, интегральных схемах (ИС), датчиках, светодиодах, микроконтроллерах и других полупроводниковых продуктах, адаптируясь к областям конечного пользователя, таким как бытовая электроника, автомобильная электроника, промышленный контроль, новая энергетика и коммуникационное оборудование.
