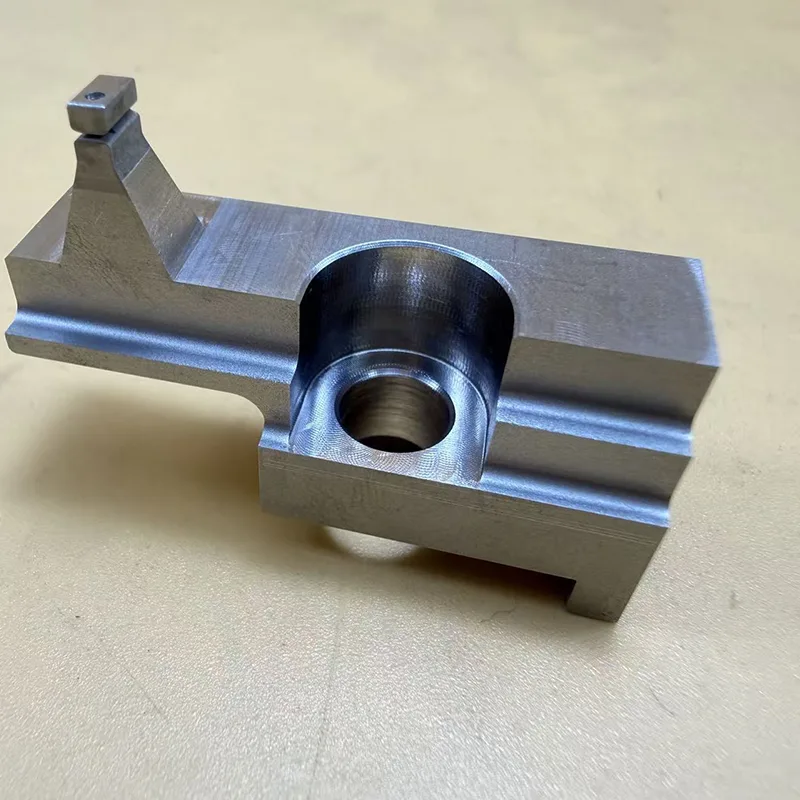

Высокоточная насадка для дозирования клея

Высокоточная насадка для дозирования клея — это специализированная насадка для точного дозирования клея, разработанная специально для автоматического оборудования для нанесения клея. Весь блок целиком изготовлен из цельного блока нержавеющей стали SUS304. Важные внутренние каналы потока и структуры с микроканавками обрабатываются на прецизионном электроэрозионном станке MM35HP с медленной проволокой от Seibu, в котором используется сверхтонкая проволока диаметром 0,07 мм и методы резки электроэрозионным разрядом для формирования сложных микропазов.

Основные производственные проблемы этого продукта заключаются в его сверхузких микроканавках, тонкостенных секциях и микроканальных структурах. В процессе обработки важно не только обеспечить точность размеров, но и сохранить гладкость внутренних стенок, однородность микроканавок, стабильность сборки и, что особенно важно, стабильность потока в длительных условиях эксплуатации.

Чтобы справиться с этими сложными конструкциями дозирования, Xincheng использует строгий процесс, включающий несколько проходов обрезки, точный контроль компенсации и оптимизированные параметры обработки. Такой строгий контроль критических допусков на размеры гарантирует, что продукт сохраняет стабильные, стабильные характеристики сборки и возможности точного управления потоком даже во время массового производства.

Основная информация о продукте

• Название продукта: Высокоточная насадка для дозирования клея

• Материал: нержавеющая сталь SUS304.

• Процессы обработки: медленная электроэрозионная обработка, прецизионная масляная электроэрозионная обработка, микроэрозионная обработка, прецизионное фрезерование.

• Обрабатывающее оборудование: Seibu MM35HP (медленная электроэрозионная обработка), Sodick AP250L.

• Возможности обработки: микроканавки, микроотверстия, сверхузкие щели, тонкостенные конструкции, каналы потока неправильной формы.

Структурные особенности продукта

Микрослотовая структура

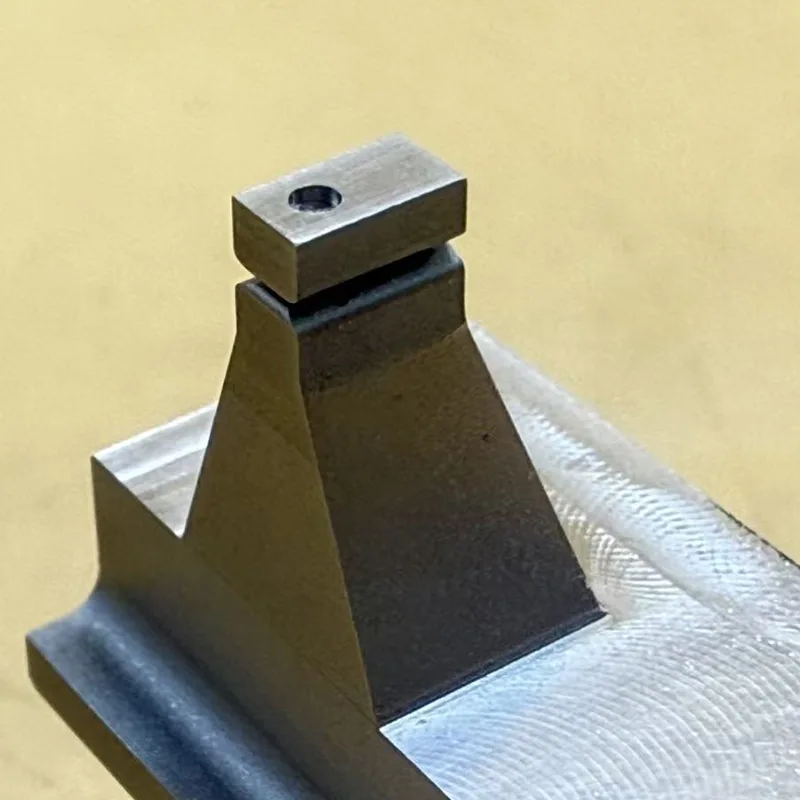

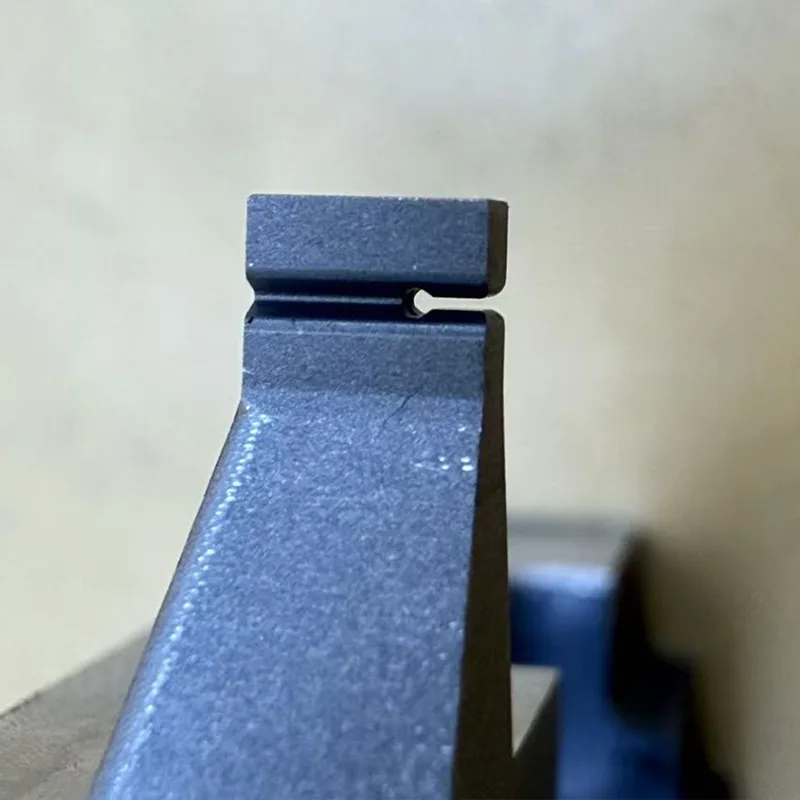

Верхняя часть изделия имеет ультратонкую структуру микроканавок. Требования к ширине канавок чрезвычайно строгие, что делает их типичным примером детали, требующей прецизионной электроэрозионной обработки с медленной проволокой.

Обычное оборудование для резки проволоки часто сталкивается с проблемами при обработке таких конструкций, включая обрыв проволоки, разрушение углов, нестабильные размеры пазов, шероховатые внутренние поверхности, остаточные микрозаусенцы и термическую деформацию.

Следовательно, высокоточная насадка для дозирования клея обрабатывается исключительно с использованием высокоточного электроэрозионного оборудования с медленной проволокой на протяжении всего производственного цикла, тем самым гарантируя постоянную ширину микроканавок, неповрежденные края и равномерные переходы каналов потока.

Требование высокой концентричности для микроканалов

Между внутренним каналом потока и внешней структурой микроканавок должна поддерживаться высокая степень концентричности и точности позиционирования. Если отклонение концентричности является значительным, фактический процесс дозирования подвержен следующим проблемам:

• Смещение выдачи

• Неравномерное дозирование

• Колебания расхода

• Засорение

• Утечка

Поэтому в процессе изготовления крайне важно одновременно контролировать точность позиционирования микроканавок, центрирование каналов потока, параллельность и соответствие исходных точек сборки.

Контроль качества поверхности внутренней стены

Хотя многие продукты могут соответствовать размерным характеристикам, если внутренние каналы потока имеют чрезмерно глубокую текстуру EDM, остаточные заусенцы или прилипшие микрочастицы, дозируемая жидкость склонна к прилипанию к стенкам, седиментации или даже засорению во время последующего использования.

Следовательно, в производственном процессе основное внимание уделяется контролю:

• Электроэрозионная энергия

• Количество проходов обрезки

• Шероховатость поверхности

• Зоны термического воздействия

• Образование микрозаусенцев

Проблемы обработки материала SUS304

SUS304 — типичная аустенитная нержавеющая сталь; хотя он обладает превосходной коррозионной стойкостью, он представляет собой серьезную проблему в области микрообработки.

Это особенно актуально при обработке сверхтонких прорезей, где часто возникают такие проблемы, как прилипание проволоки материала, нестабильный электрический разряд, выделение тепла во время обработки, микродеформация и размерный дрейф.

Поэтому для изделий такого рода стабильность механообрабатывающего оборудования и обширный технологический опыт имеют первостепенное значение.

Возможность обработки проволоки сверхтонкого диаметра (0,07 мм)

Область микроканавок в сердцевине наших высокоточных насадок для дозирования клея обрабатывается сверхтонкой проволокой диаметром 0,07 мм.

По сравнению со стандартными медными проводами этот подход влечет за собой:

• Более высокая сложность обработки.

• Меньшая зона электрического разряда

• Более строгие требования к стабильности процесса

• Более жесткие допуски для контроля натяжения проволоки.

Компания Xincheng уже давно специализируется на прецизионной и медленной электроэрозионной резке; Мы накопили обширный опыт в области обработки микроканавок, микроотверстий и сложных прорезей неправильной формы.

Основные преимущества продукта

• Контроль размеров на микронном уровне

• Стабильная консистенция микроканавок

• Поддерживает сложную и неправильную геометрию.

• Устойчив к коррозии и клейким средам.

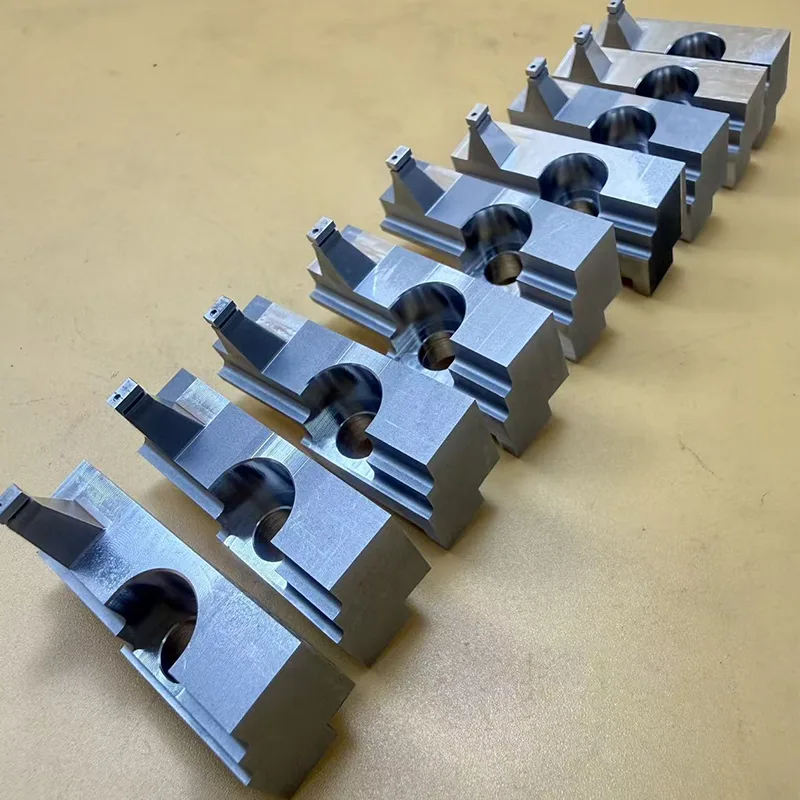

• Стабильные поставки для массового производства.

• Поддержка индивидуальной разработки нестандартных деталей.

Применимые отрасли

• Автоматизированное дозирующее оборудование

• Оборудование для упаковки полупроводников

• Прецизионное распылительное оборудование

• Микрофлюидное оборудование

• Оборудование для обработки медицинских жидкостей

• Оборудование для производства литий-ионных аккумуляторов

• Производство упаковки для электроники

• Прецизионное оборудование автоматизации

Возможности обработки в Синьчэне

• Прецизионная электроэрозионная обработка с медленной проволокой

• Прецизионная резка проволоки на масляной основе

• Микротонкая резка проволоки

• Прецизионная обработка микроотверстий

• Прецизионная обработка микроканавок

• Прецизионная обработка деталей неправильной формы.

• Обработка компонентов автоматизации

• Изготовление нестандартных прецизионных деталей по индивидуальному заказу.

• Обработка сложных тонкостенных конструкций

Почему так много клиентов делают повторные заказы?

Для таких продуктов, как высокоточная насадка для нанесения клея, то, что действительно волнует клиентов, выходит далеко за рамки простой эстетики.

Что еще более важно, они сосредоточены на:

• Стабильность после установки на оборудование

• Стабильность скорости подачи

• Устойчивость к засорению

• Единообразие серийного производства.

• Требуется ли частая регулировка машины во время работы?

Многим заводам удается «изготовить деталь», но лишь немногим удается достичь «долговременной стабильности и постоянства от партии к партии».

И именно в этом заключается истинная проблема микротонкой электроэрозионной обработки с медленной проволокой.

Почему стоит выбрать Синьчэн?

Компания Xincheng расположена в Шацзине, Шэньчжэнь, рядом с производственным центром Чанъань, Дунгуань.

Наша компания специализируется на высокоточной электроэрозионной резке с медленным проволокой и обработке сложных микроструктур, обслуживая секторы производства средств автоматизации, полупроводников, медицины, электроники и высокотехнологичного оборудования.

Наше предприятие оснащено самым современным прецизионным оборудованием, в том числе Seibu MM35HP и Sodick AP250L, что позволяет нам надежно обрабатывать сложные микроканавки, микроотверстия, тонкостенные детали и детали неправильной геометрии.

Мы предлагаем изготовление на заказ по чертежам клиента, нестандартную обработку деталей и стабильную цепочку поставок для массового производства. Мы приветствуем ваши запросы!
