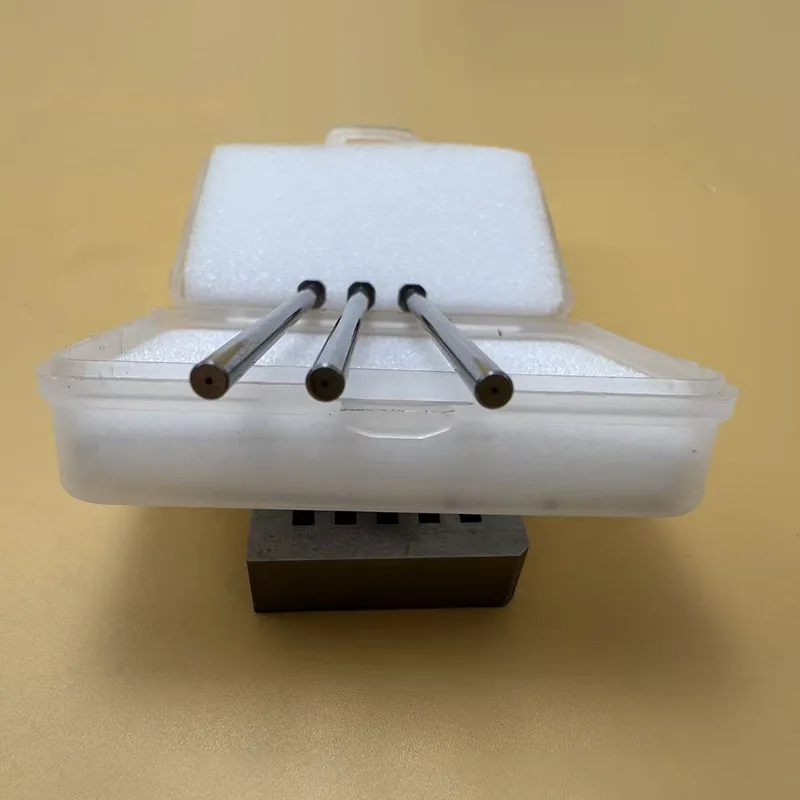

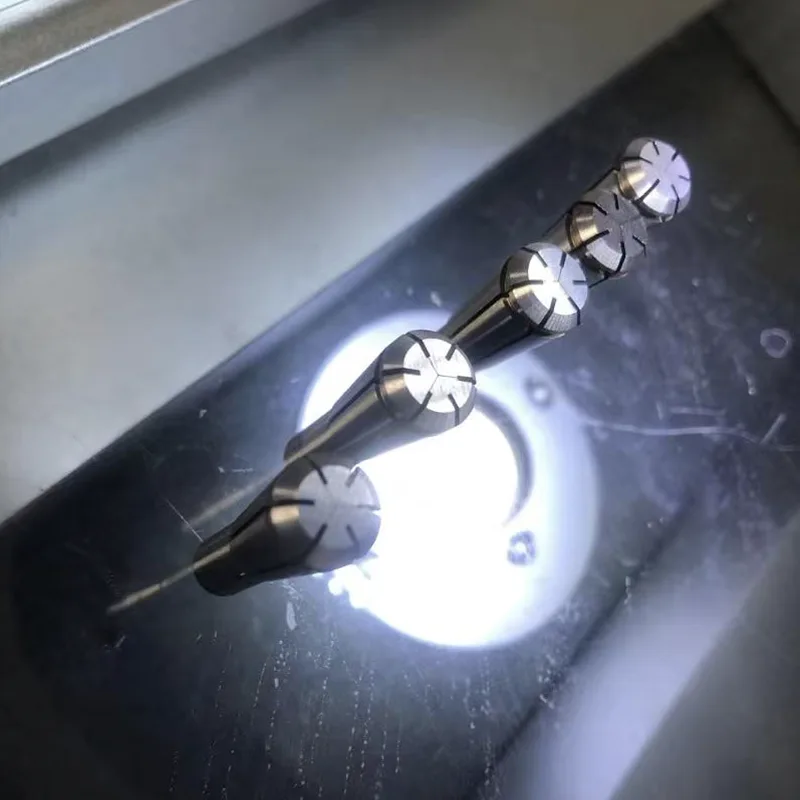

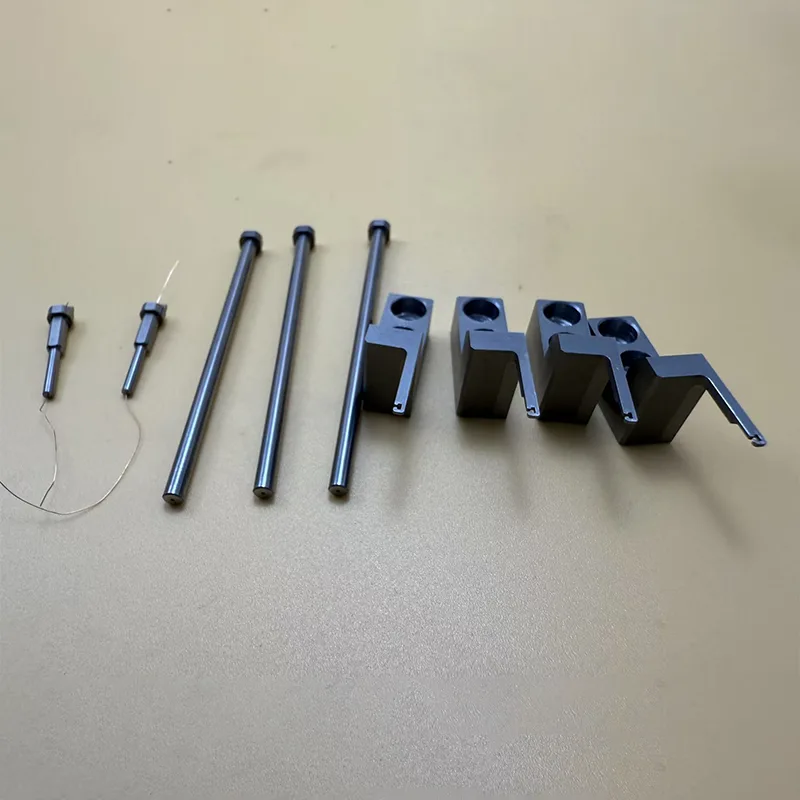

Детали направляющего сопла из карбида вольфрама

Детали направляющих сопел из карбида вольфрама, также известные как сопла из карбида вольфрама или направляющие штифты из карбида вольфрама, представляют собой прецизионные направляющие компоненты, изготовленные из превосходных свойств карбида вольфрама. Их основная функция — плавно направлять проволоку через проволоку, предотвращая ее повреждение. Они являются ключевыми компонентами, обеспечивающими точность производства в различных отраслях, таких как намотка и волочение проволоки.

Материал продукта

Детали направляющего сопла из карбида вольфрама в основном изготовлены из высококачественного карбида вольфрама (вольфрамовой стали). Некоторые продукты используются в сочетании со вспомогательными конструкциями, такими как стальные основания. Различные марки вольфрамовой стали подходят для разных целей. Например, марка YG6X сочетает в себе хорошую износостойкость и прочность, что делает ее подходящей для направления стальной проволоки и проволоки из цветных металлов; Сплав YG8 имеет отличные общие характеристики и подходит для большинства традиционных сценариев обработки проволоки.

Производительность продукта

Детали направляющего сопла из карбида вольфрама обычно имеют твердость HRA90 или выше, а прочность на изгиб достигает 2300 Н/мм². Их износостойкость значительно превосходит показатели обычной стали, а срок службы более чем в 10 раз превышает срок службы аналогичных стальных деталей. Они сохраняют высокую твердость даже при температуре 550℃ и имеют низкий коэффициент теплового расширения, обеспечивая структурную стабильность в производственных условиях с чередующимися высокими и низкими температурами. После специальной обработки они обладают определенной стойкостью к коррозии и окислению, что делает их пригодными для различных промышленных сред.

Структурное проектирование

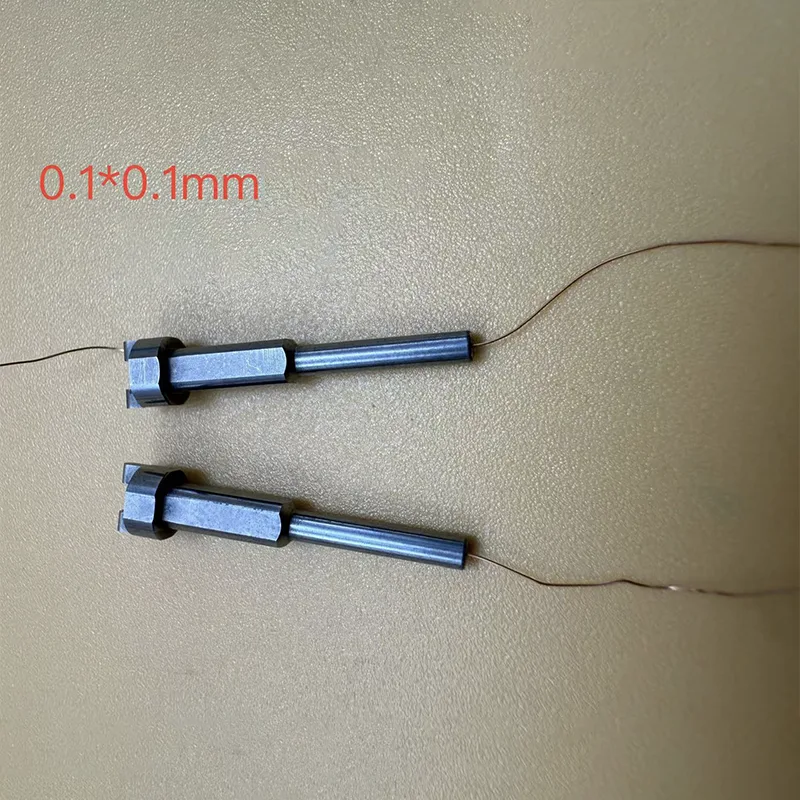

Детали направляющего сопла из карбида вольфрама в основном имеют трубчатую конструкцию, разделенную на зажимную и выводную секции. Зажимная секция имеет немного больший внешний диаметр для обеспечения стабильной установки, а выводная секция имеет диаметр отверстия, соответствующий характеристикам провода, с плавным переходом между ними. Внутреннее отверстие и входные/выходные порты на обоих концах имеют дугообразную конструкцию, обеспечивающую разумный угол прохождения провода и предотвращающую застревание. Доступны некоторые изготовленные на заказ конструкции с двойными, несколькими отверстиями и другие специальные конструкции для адаптации к сложным процессам, таким как многожильная намотка.

Точность обработки

Благодаря множественным процессам шлифования (грубому, среднему, тонкому и сверхтонкому) шероховатость поверхности внутреннего отверстия может достигать Ra0,1 и даже ниже на изогнутых концах (Ra0,025). Пределы обработки могут достигать диаметра отверстия ≥0,15 мм, толщины стенки ≥0,10 мм и допусков на размеры, контролируемых в пределах 0,01 мм. Перед отправкой с завода все детали проходят полную проверку с помощью электронного микроскопа, чтобы обеспечить естественный переход между внутренним отверстием и кривизной, гарантируя плавное прохождение проволоки.

Сценарии применения

Производство двигателей и двигателей: Детали направляющих сопел из карбида вольфрама являются основными компонентами для намотки катушек статора и ротора в двигателях с последовательной обмоткой, двигателях вентиляторов и микродвигателях. Они точно направляют эмалированный провод во время намотки, предотвращая появление царапин на изоляционном слое и обеспечивая проводимость и срок службы катушек двигателя.

Промышленность по переработке проволоки: при производстве проволоки, кабелей и проволоки из нержавеющей стали они используются для направления проволоки во время процессов волочения и транспортировки. Гладкое внутреннее отверстие снижает износ поверхности, обеспечивая одинаковый диаметр проволоки и гладкую поверхность.

Другие области точной обработки: Совместимы с автоматическими намоточными станками с ЧПУ и другим оборудованием для различной точной обработки катушек. Его также можно применять в особых процессах, таких как многожильная параллельная намотка катушек. Некоторые модели, изготовленные по индивидуальному заказу, могут даже удовлетворить потребности в проводах с различными характеристиками от 1 до 500 мм.

Поддерживаемые услуги по настройке

Стандартные характеристики: На рынке доступно множество стандартных моделей с полными параметрами, такими как диаметр отверстия, длина и внешний диаметр. Например, некоторые модели имеют диаметр отверстий от 0,15 мм, а внешние размеры могут находиться в диапазоне 1–500 мм.

Мы поддерживаем услуги по индивидуальной настройке: мы поддерживаем настройку на основе предоставленных пользователем чертежей или образцов, включая отверстия специального диаметра, нестандартные конструкции (например, плоские или эллиптические) и входные/выходные отверстия для проводов с определенной кривизной. Некоторые производители имеют низкие минимальные объемы заказа, а также могут предоставлять услуги оптовой настройки и быстрой доставки. Общий объем поставок может удовлетворить потребности в покупке более 50 000 единиц одновременно.
